HG4-PCK
HG4-PCK
für Diesel-AU ab Euro 6/VI

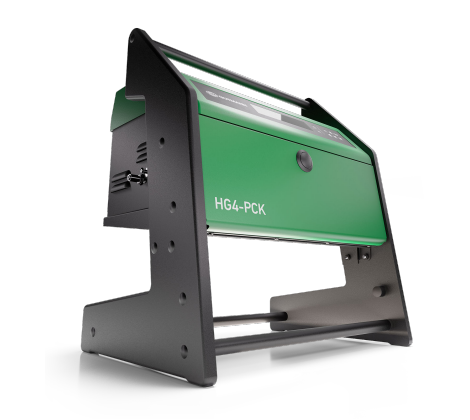

Partikelzähler HG4-PCK für Diesel ab EURO 6/VI
Das neue Zusatzgerät HG4-PCK von Hella Gutmann ist voll kompatibel mit dem aktuellen Abgasmessgerät mega compaa HG4 und operiert nach dem DC-Prinzip (Diffusion Charging). Das heißt, die Partikelanzahl wird durch elektrisches Auf- und Entladen der Partikel ermittelt. Für Kunden, die bereits einen mega compaa HG4 besitzen, ist das HG4-PCK als Aufrüstungspaket erhältlich.
Lieferumfang
HG4-PCK für Diesel ab EURO 6/VI, 1 HG4-PCK, 1 Sonde mit Schlauch, 2 Sondenaufsätze, 1 Kaltgerätestecker DE (5 m), 1 Sondenaufbewahrung, 1 Datenübertragungskabel RS485 (8 m), 1 Funk-/USB-Adapter, 1 USB-Verlängerungskabel inkl. Befestigung, 1 Schnellstartanleitung
| HG4-PCK | |
|---|---|
| Gewicht | 10,7 kg (Metrologie-Modul inkl. Standardträger) |
| Abmessungen | 438 × 512 × 326 mm |
| Kommunikations-Schnittstellen | Seriell: RS-485 Funk: Fanstel USB840/F/E/X/XE |
| Spannungsversorgung | 100–240 V ~ / 50–60 Hz |
| Temperatur (Arbeitsbereich) | 5–40 °C |
| Relative Luftfeuchtigkeit (Arbeitsbereich) | Klasse H2: wetterfeste Umgebung mit Kondenswasser. 95% RH, 40°C, 2 Tage |
| Atmosphärendruck | 860–1060 hPa |
| Temperatur (Lagerbereich) | –25 bis +60 °C |
| Relative Luftfeuchtigkeit (Lagerbereich) | Klasse H1, 85 (nicht kondensierend) |
| Stromverbrauch | Messung: ~ 200 W Aufwärmphase: ~ 140 W |
| Sicherung | 5 x 20 mm, 2 A, max. 250 V AC, IEC 60127-2, schnell wirkende F, L |
| Schutzklasse | IP42 |
| Messsonde | 500 mm Sondenkopf inkl. flexibles Rohr, 2000 mm NBR-Schlauch (schwarz) |
| Messtechnik | Diffusion Charging (DC) |
| Messbereich | 5.000–500.000 cm-3 |
| Partikelgröße | 23–200 nm |
| Partikel | Feststoffpartikel |
| Reaktionszeit T95 | <15 s |
| Verdünnungsfaktor | 2 |
| Partikelgrößenabhängige Zähleffizienz | 23 nm: 20–60%; 30 nm: 30–120%; 50 nm: 60–130%; 70 nm: 70–130%; 100nm: 70–130%; 200nm: 50–200% |
