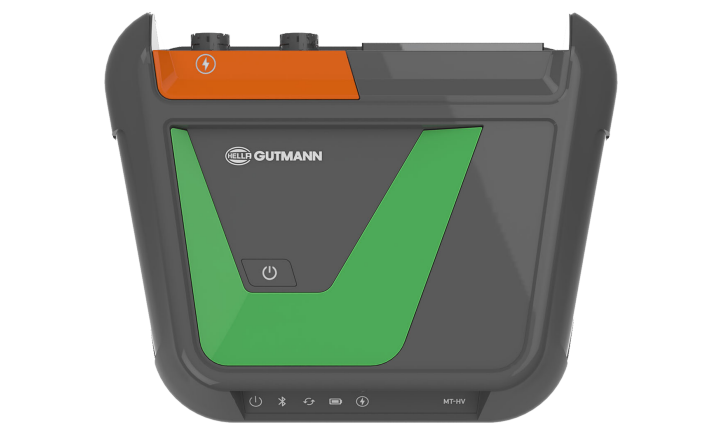

MT-HV Basic
MT-HV Basic
Die HV-Batteriediagnose BASIC basiert auf fahrzeuginternen Parametern. Somit steht auch das Diagnoseergebnis in Abhängigkeit zu den Daten, die der jeweilige Hersteller in den einsehbaren Parametern des Fahrzeugs bereitstellt. Die Funktion bietet Werkstätten eine schnelle Möglichkeit, um z.B. im Rahmen des Services eine erste Aussage zum Zustand des Hochvoltspeichers zu treffen.
Lieferumfang
1 MT-HV, 1 Netzteil und -kabel, 1 USB-Kabel (Typ C – Typ C), 1 Bedienungsanleitung
| MT-HV | |
|---|---|
| Versorgungsspannung | 12…32 V |
| Leistungsaufnahme | 10…40 W |
| Stromaufnahme | max. 1 A |
| Batterietyp | RRC2040 |
| Umgebungstemperatur | empfohlen: 10…35 °C Arbeitsbereich: 0…45 °C Lagerbereich: -10…60 °C |
| Geeignet für nasse Umgebung? | nein |
| Einsatzhöhe | max. 2.000 m ü. NHN (Normalhöhennull) |
| relative Luftfeuchte | ca. 10-90 % (nicht kondensierend) |
| Dauerbetrieb | ja |
| Gewicht | ca. 1,7 kg |
| Abmessung | 300 x 360 x 80 mm (L x B x H |
| Schutzart | IP20 |
| Überlastschutz | max. 1 kV |
| Messkanäle | 1 (galvanisch getrennt) |
| Messgrößen HV-Module | – Hochspannungsmessung bis 1 kV – Potentialausgleichsmessung – Isolationswiderstandsmessung – Widerstandsmessung (Service-Stecker) |
| Schnittstellen | – USB-C – Bluetooth® – RJ45 |
